  • Metalické kabely
  • Instalační

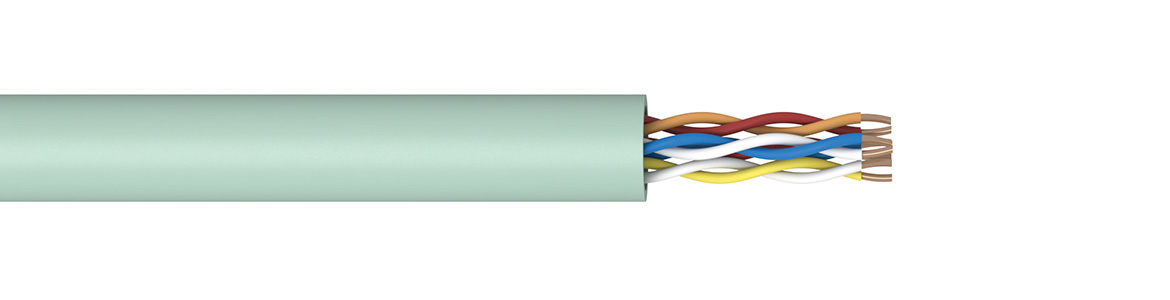

UTP CAT 5, CAT 5e

4x2xAWG 24 PVC (FRNC)

1
2
3
1

Copper wire

2

Core insulation – solid PE

3

PVC or FRNC outer jacket

Transmission element – every 2  conductors stranded in pair

Specification

EIA/TIA 568/A, ISO/IEC 11801, EN 50173

Application

» instalation LAN net
» data transfer

Environmental conditions

Temperature ranges for laying and assembly –10 °C  to +60 °C
Operation and store temperatures – 20 °C to +50 °C
Permitted minimum bending radius min. 10D
Cable lifetime min. 30 years

D – outside cable diameter

Colour conductors

Pair No. A – conductor B – conductor
1 white with blue rings blue
2 white with orange rings orange
3 white with green rings green
4 white with brown rings brown

Electrical parameters (20 °C)

Conductor diametermm0.5
Max. loop resistanceΩ/km93.8
Insulation resistance GΩ.km10
Mutual capacitancenF/km56
Mean impedanceΩ100 ± 15
Max. capacity unbalancepF/500 m330
Min. Structural Return Loss (SRL)
1–20 MHz
20–100 MHz
dB/100 m23
23–10 log (f/20)
Max. attenuationdB/100 m1.967 × √f +
0.023 f+0.05 /√f
Min. near END Crosstalk (NEXT)
dB/100 m23–15 log (f/0.772)
